Sygma MiniFacer OD
Revestimiento manual de bridas

Máquina refrentadora manual de bridas Sygma OD - Mactech Europe
  Min Max
Sistema de sujeción externo Ø 65 mm

Ø 2,5 ”

Ø 350 mm

Ø 13,5 ”


Diámetro de revestimiento Ø 0 mm

Ø 0 ”

Ø 350 mm

Ø 13,5 ”

¡Contacte con nosotros para más información!

Sygma MiniFacer OD es el último desarrollo dentro de la gama de refrentadoras de bridas manuales Sygma.

Es la primera cortadora de bridas manual con diámetro exterior
sistema de sujeción.

Es la primera cortadora de bridas manual con sistema de sujeción de diámetro exterior. Su diseño único y robusto permite mecanizar rápida y fácilmente diferentes tipos de bridas en una amplia
gama de industrias.

La herramienta se entrega en un estuche rígido muy resistente que es fácil de manipular y garantiza un transporte seguro de la herramienta a donde sea necesario. El caso contiene todas las partes enumeradas en la sección Contenido del caso a continuación.

Dimensiones de la caja 67 x 52 x 39 centímetros
Peso total de la caja 40 kg
MiniFacer Weight (listo para usar) 10 kg
Máquina de longitud total 240 mm / 9,5 "
Altura desde la cara de la brida 300 mm / 12 "
Min. Diámetro de oscilación Ø 300 mm / 12 "

Beneficios operacionales

  • La gama de productos MiniFacer son potentes refrentadoras de bridas de accionamiento manual para mecanizar incluso las bridas más difíciles de alcanzar.
  • Configuración en minutos, mecanizado en segundos por una sola persona con un resultado perfecto en todo momento.
  • La gama de sujeción y mecanizado permite que los modelos MiniFacer se adapten a una amplia gama de tipos y gamas de bridas en diversas industrias.

Imagenes

Video de demostración

Video de instalación de demostración

Configuración de demostración de pinzas

Sygma MiniFacer OD
Revestimiento manual de bridas

  Min Max
Sistema de sujeción externo Ø 65 mm

Ø 2,5 ”

Ø 350 mm

Ø 13,5 ”


Diámetro de revestimiento Ø 0 mm

Ø 0 ”

Ø 350 mm

Ø 13,5 ”

1. MiniFacer OD
2. Anillo de sujeción pequeño
3. Anillo de sujeción grande
4. Barra para asa de seguridad
5. Pies de sujeción
6. Mango para girar el diámetro exterior de MiniFacer
7. Gorra de seguridad
8. Caja con herramientas manuales
9. Reloj comparador
10. Mango de seguridad

1. Porta puntas de corte N + 90 ° LH
2. Pernos para montar el anillo de sujeción
3. Llave Allen con empuñadura en T de 5 mm
4. Vaso para cuadrado de 15 mm
5. Broca Allen para cuadrado de 6 mm
6. Cuadrado con asa













Manual MiniFacer OD PDF

¿Necesitas algo más pequeño?

¡Mira los a continuación!

¡Contacte con nosotros para más información!

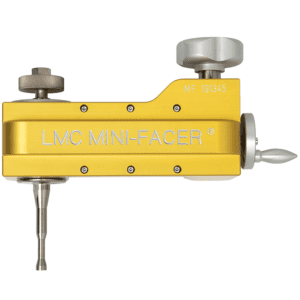

Fresadora de minibridas LMC
