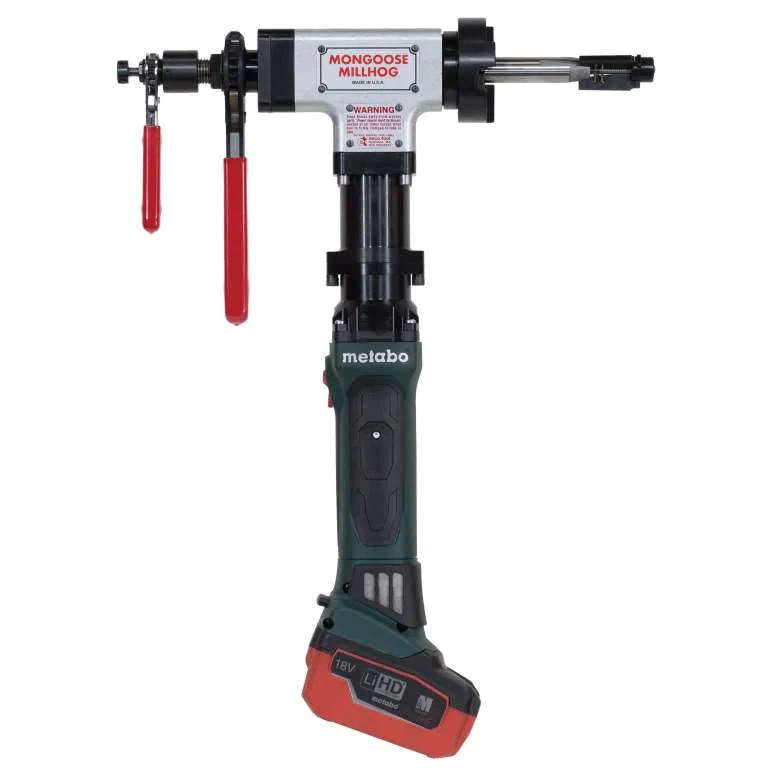

Mongoose-Millhog-Batterie

Mongoose-Millhog-Batterie

Esco Mongoose Millhog

La Mongoose MILLHOG est une machine à chanfreiner sans couple pour tubes et tuyaux de 0,625 ”(15,9 mm) ID à 3,0” (76,2 mm) OD et ne mesure que 2,25 ”(57,15 mm) de large, ce qui le rend idéal pour les travaux de tubes de chaudières de centrales électriques et situations contraintes avec accès limité.

Doté d'un mécanisme breveté de serrage et de dégagement push-pull, il permet aux pinces de se libérer d'un tube aussi facilement qu'elles se serrent.

Idéal pour le biseautage, le revêtement et l'alésage sur une large gamme d'alliages de tubes et de tuyaux, le Mongoose possède un double roulement à rouleaux coniques opposés et utilise le système de verrouillage de lame rigide EscoLock; qui offre des performances sans bavardage et produit un copeau épais sans liquides de coupe.

Esco Mongoose Millhog PDF
Royaume-Uni uniquement devis instantané?
OU
Besoin de plus d'informations?

Caractéristiques d'Esco Mongoose Millhog

  • Corps étroit 2,25 po (27,15 mm)
  • Léger et sans couple
  • Options de moteurs pneumatiques, électriques et à batterie interchangeables
  • Système de serrage breveté, permet aux pinces de se détacher d'un tube aussi facilement qu'elles se serrent
  • Clés fixées en permanence
  • Chanfrein, face et alésage simultanément
  • Les roulements à rouleaux coniques à double opposition robustes soutiennent l'entraînement par engrenage pour un fonctionnement sans interruption
  • Le système de maintien de lame EscoLock réduit les vibrations et maximise le nombre de préparations par lame

Vidéo de démonstration Esco Mongoose

Changer la vidéo du mandrin

Images

Kits disponibles

KIT DE BASE MONGOOSE MILLHOG #: MG-200

(1) Ensemble moteur et engrenage (spécifier le moteur)
(1) Mécanisme d'alimentation
(1) Mandrin 0,75 "(19,1 mm)
(1) Ensemble de tige de traction
(1) Tête de coupe (voir le tableau des têtes de coupe pour les options)
(1) Choix du jeu de nervures de serrage (G-03A - G-13) (préciser)
(1) Étui de transport
(1) Exploitation et entretien Inst.

Remarque:

Les options de moteur pneumatique ajoutent:
(1) tuyau 1/2 "avec filtre, huileur et coupleur 3/8"

Les options de moteur de batterie ajoutent:
(2) batteries Li-Ion 5.2ah
(1) Chargeur

KIT STANDARD MONGOOSE MILLHOG #: MG-300

(1) Ensemble moteur et engrenage (spécifier le moteur)
(1) Mécanisme d'alimentation
(1) Mandrin 0,75 "(19,1 mm)
(1) Ensemble de tige de traction
(1) Tête de coupe (voir le tableau des têtes de coupe pour les options)
(11) Jeu de nervures de serrage (G-03A - G-13)
(1) Étui de transport
(1) Exploitation et entretien Inst.

Remarque:

Les options de moteur pneumatique ajoutent:
(1) tuyau 1/2 "avec filtre, huileur et coupleur 3/8"

Les options de moteur de batterie ajoutent:
(2) batteries Li-Ion 5.2ah
(1) Chargeur

KIT MONGOOSE MILLHOG DELUXE #: MG-500

(1) Ensemble moteur et engrenage (spécifier le moteur)
(1) Mécanisme d'alimentation
(1) Mandrin 0,75 "(19,1 mm)
(1) Ensemble de tige de traction
(1) Tête de coupe (voir le tableau des têtes de coupe pour les options)
(10) Jeu de nervures de serrage (G-03A - G-08) et (H-02 - H-05)
(1) Kit de cales MG-400
(1) Étui de transport
(1) Exploitation et entretien Inst.

Remarque:

Les options de moteur pneumatique ajoutent:
(1) tuyau 1/2 "avec filtre, huileur et coupleur 3/8"

Les options de moteur de batterie ajoutent:
(2) batteries Li-Ion 5.2ah
(1) Chargeur

Les kits d'outils de location sont configurés et emballés pour répondre à votre travail / application spécifique.

Cela permet à votre outil d'être prêt à l'emploi et de ne contenir que les pièces nécessaires à votre travail, évitant ainsi toute confusion et minimisant les frais d'expédition.

Caractéristiques

Plage de travail   0,625 "ID - 3,0" OD
Série de lames   Lames série G
Min. Largeur   2.25″
Longueur   15.25″
  Pneumatique Électrique Batterie
  1,07 chevaux 950 W 18 V - 5,2 ah
  90 psi 120 V 120 V
  35 pi3 / min 50/60 Hz 50/60 Hz
Vitesse de la tête de coupe 114 tours par minute 14 à 58 tr / min 43 tours par minute
Poids de travail 14,8 livres 15,9 livres 16,4 livres
Poids d'expédition 32,1 livres 40 livres 40,6 livres
Dimensions d'expédition 20 "x 18" x 5 " 24 "x 20" x 6 " 24 "x 20" x 6 "
Plage de travail   15,9 mm ID - 76,2 mm OD
Série de lames   Lames série G
Min. Largeur   57,2 mm
Longueur   387,4 mm
  Pneumatique Électrique Batterie
800 W 950 W 18 V - 5,2 ah
6,2 bar 220 à 240 V 220 à 240 V
990 Lt / min 50/60 Hz 50/60 Hz
Vitesse de la tête de coupe 114 tours par minute 14 à 58 tr / min 43 tours par minute
Poids de travail 6,7 kilogrammes 7,2 kilogrammes 7,4 kilogrammes
Poids d'expédition 14,5 kilogrammes 18,14 kilogrammes 18,41 kilogrammes
Dimensions d'expédition 508 mm x 457 mm x 127 mm 610 mm x 508 mm x 152 mm 611 mm x 508 mm x 152 mm

Accessoires

KIT MANDRIN (0,625 ″ / 15,9 mm) PARTIE #: MG-175

Le kit de mandrin MG-175 est conçu pour la tête d'engrenage Mongoose et permettra à l'outil de s'insérer dans un tube avec un diamètre de 0,625 ″ (15,9 mm). Ce kit est livré avec une tête de coupe spécifique qui s'adaptera au mandrin plus petit de 0,625 ″ (15,86 mm), avec l'ensemble de tige de traction. La plage de serrage du kit de mandrin est de 0,625 ″ (15,9 mm) ID - 0,780 ″ (19,8 mm) ID

(1) Mandrin 0,625 ″ (15,9 mm)
(1) Actionneur 0,625 ″ (15,9 mm) et ensemble de tige de traction
(1) Collier d'arrêt de la tige de traction
(1) Jeu de nervures de serrage G-02A
(1) Tête de coupe 2,25 po (57,2 mm) pour mandrin 0,625 po (15,9 mm)

KIT DE CALE PARTIE #: MG-400

Le kit de cale Mongoose est utilisé dans les applications à paroi épaisse ou lorsque l'utilisateur a besoin d'étendre la portée de sa mangouste. La quincaillerie glisse facilement sur le mandrin de ¾ ”existant et est livrée avec une tige de traction pour s'adapter aux plus grosses nervures de la série H. La plage de serrage du kit de cales est de 1,525 "ID - 2,9" ID (38,8 mm ID - 73,7 mm ID)

Comprend

(1) Cale
(1) Ensemble de tige de traction
(1) Vis
(1) Clé dynamométrique
(4) Jeux de nervures de serrage H-02 - H-05

Esco-Mongoose-Wedge-Kit Esco-Mongoose-Wedge-Kit

PIÈCE DE PINCE À AIR #: G-270

La pince à air pour le sol serre fermement l'outil sur le tuyau à l'aide d'une pince à air pour tirer la tige de traction au lieu de la clé de serrage manuelle. Avec le basculement d'un interrupteur, l'outil peut être serré ou libéré pour une production élevée et des temps de cycle réduits.

Cet accessoire n'est disponible qu'avec le moteur pneumatique.

Comprend

(1) Système de serrage de l'actionneur pneumatique complet

PARTIE D'ENTRAÎNEMENT À ANGLE DROIT #: G-290

Lorsque l'espace n'est pas un luxe, le Groundhog peut être équipé d'un entraînement à angle droit afin que les moteurs puissent être montés de chaque côté, ou de haut en bas. Kike tous nos outils, l'entraînement à angle droit, sont construits à partir de composants usinés avec précision et sont faciles à assembler avec les trois options de moteur.

Comprend

  • Entraînement à angle droit complet
    (4) Vis de montage

DEPOSE DE LA MEMBRANE PIECE #: EN FONCTION DE LA TAILLE (VOIR LE TABLEAU DES TAILLES)

Tête de coupe conçue pour enlever la membrane entre les tubes sur un panneau de chaudière.

Les têtes à membrane utilisent des inserts MRB-8, un foret en carbure de 8 mm, pour enlever la matière (même insert pour les têtes Overlay).

Une tête de coupe de base spécifique est nécessaire pour le montage.

Comprend

(1) Tête de membrane (spécifier la taille)
(3) Vis de montage

N'INCLUS PAS
Tête de base
Inserts

Tableau des tailles

Taille du tube Tête de membrane Tête de base # d'inserts
1.187″ 30,2 mm MO-103 MGB-103 4
1.25″ 31,8 mm MO-104 MGB-104 4
1.375″ 34,9 mm MO-105 MGB-106 4
1.5″ 38,1 mm MO-106 MGB-106 5
1.625″ 41,3 mm MO-107 MGB-106 5
1.75″ 44,5 mm MO-108 MGB-106 5
2.0″ 50,8 mm MO-109 MGB-106 6

SUPPRESSION DE LA REVÊTEMENT PARTIE #: EN FONCTION DE LA TAILLE (VOIR LE TABLEAU DES TAILLES)

Tête de coupe conçue pour enlever la membrane et le recouvrement sur un panneau de chaudière qui a été enduit de matériau de recouvrement.

Utilise le même insert de 8 mm que les têtes de membrane pour enlever la matière.

Une tête de base spécifique est requise pour le montage. Circonférence légèrement plus petite par rapport aux têtes à membrane, force la tête sous un matériau dur.

Comprend

(1) Tête de superposition (spécifier la taille)
(3) Vis de montage

N'INCLUS PAS
Tête de base
Inserts

Tableau des tailles

Taille du tube Tête de membrane Tête de base # d'inserts
1.187″ 30,2 mm MO-203 MGB-103 4
1.25″ 31,8 mm MO-204 MGB-104 4
1.375″ 34,9 mm MO-205 MGB-106 4
1.5″ 38,1 mm MO-206 MGB-106 5
1.625″ 41,3 mm MO-207 MGB-106 5
1.75″ 44,5 mm MO-208 MGB-106 5
2.0″ 50,8 mm MO-209 MGB-106 6

Ressources

Mandrin Jeu de côtes de serrage Plage d'identification (po) Gamme ID (mm)
En option 0,625 ″ (15,9 mm) G-02A .625 – .780 15.9 – 19.8
Standard 0,75 "(19,1 mm) G-03A .750 – .905 19.1 – 22.9
G-04 .875 – 1.030 22.3 – 26.1
G-05 1.000 – 1.155 25.4 – 29.3
G-06 1.125 – 1.280 28.6 – 32.5
G-07 1.250 – 1.405 31.8 – 35.6
G-08 1.375 – 1.530 35.0 – 38.8
G-09 1.500 – 1.655 38.1 – 42.0
G-10 1.625 – 1.78 41.3 – 45.2
G-11 1.750 – 1.905 44.5 – 48.3
G-12 1.875 – 2.030 47.7 – 51.5
G-13 2.000 – 2.155 51.0 – 54.7
Kit de cales MG-400 H-02 1.525 – 1.925 38.8 – 48.9
H-03 1.850 – 2.250 47.0 – 57.2
H-04 2.175 – 2.575 55.3 – 65.4
H-02 et H-05 2.500 – 2.900 63.5 – 73.7
Mandrin Taille de la tête de coupe (po) Taille de la tête de coupe (mm) Pièce de tête de coupe #
En option 0,625 ″ (15,9 mm) 2.25 57.2 MG-28C
Standard 0,75 "(19,1 mm) 2.25 57.2 MG-28
2.5 63.5 MG-28A
3.0 76.2 MG-28B
