De LDFM 5000 van Mactech
Flensgerichte machine
I / D gemonteerde flensafdekking



Mactech-LDFM-5000-flensmachine

Binnendiameter montage

46 ″ minimum tot 240 ″ maximum

Mactech 5000 flensmachine PDF
Neem hier contact met ons op voor meer informatie!

De Mactech LDFM 5000 vlakfreesmachine is ontworpen voor precisieslijpen op locatie, enkelpunts-, verstek- en rotatiefrezen op flenzen met een grote diameter.

Verstelbare montagepoten bevestigen de machine aan de binnendiameter van het werkstuk.

Functies omvatten mechanische voeding vanaf meerdere hellingen en variabele snelheid in radiale en axiale vlakken.

Optionele gereedschapshouders, freeskoppen en motoren zijn verkrijgbaar.

Aandrijving: 1-5 gpm, 1500 psi (4-19 lpm, 103 bar)

Voeding: 10-15 gpm, 1500 psi (38-57 lpm, 103 bar)

Bedrijfsgewicht: 5300 lbs (2404 kg)

Verzendgewichten en kratafmetingen:

Locatorset: 3400 lbs (1542 kg); Afmetingen krat: 96 x 48 x 31 inch (2438 x 1219 x 787 mm)

Hoofdkop: 2700 lbs (1225 kg); Afmetingen krat: 107 x 46 x 32 inch (2718 x 1168 x 813 mm)

Armen: 894 kg (1970 lbs); Afmetingen krat: 184 x 30 x 21 inch (4674 x 762 x 533 mm)

Operationele voordelen

  • Mechanische invoer vanaf meerdere opritten
  • Axiale en radiale voeding met variabele snelheid
  • Hydraulisch aangedreven of handmatige axiale voeding
  • Mogelijkheden voor frezen en afschuinen
  • Optionele gereedschapsblokken en schuiven beschikbaar
  • Aanpasbare montageconfiguraties

Afbeeldingen

Mactech LDFM 5000 flenszijdige machine

LDFM 5000-mogelijkheden

Binnendiameter montage Diameter snijbereik Voedingssnelheid

Max. Hoogte Min Max. Hoogte Min Radiaal Axiaal

240 duim 46 duim 17,5 voet 46 duim 0 - 0,024 inch 0 - 0,016 inch
6096 mm 1168 mm 5,3 m 1,2 m 0 - 0,41 mm 0 - 0,41 mm

Operationele gewichten:

5300 lbs (2404 kg)

Verzendgewichten en kratafmetingen:

Locatorset: 3400 lbs (1542 kg); Afmetingen krat: 96 x 48 x 31 inch (2438 x 1219 x 787 mm)

Hoofdkop: 2700 lbs (1225 kg); Afmetingen krat: 107 x 46 x 32 inch (2718 x 1168 x 813 mm)

Armen: 894 kg (1970 lbs); Afmetingen krat: 184 x 30 x 21 inch (4674 x 762 x 533 mm)

Vereisten voor hydraulische stroomvoorziening

Aandrijving: 1-5 gpm, 1500 psi (4-19 lpm, 103 bar)

Voeding: 10-15 gpm, 1500 psi (38-57 lpm, 103 bar)

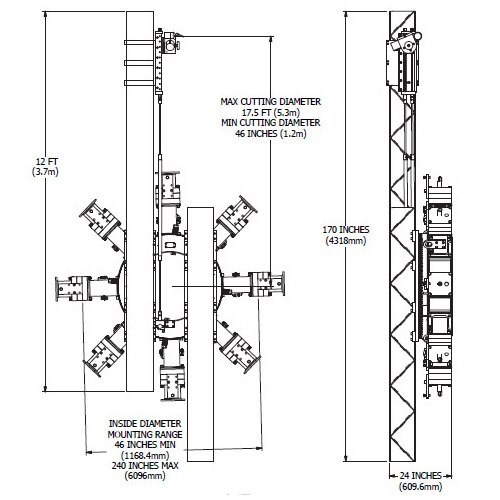

Mactech-LDFM-5000-Flens-Facing-Machine-Diagram
Mactech 5000 flensmachine PDF
